▲坠毁的一架YAH-63
✈ YAH-63技术特点：细节更见设计功力
▷总体布局
单旋翼带尾桨式布局：两台通用电气T700-GE-700涡轴发动机分别安装在机身两侧的主减速器后方的发动机短舱内部。尾翼采用了改进的T型设计，垂尾顶部有“前缘后掠式”平尾；尾梁末端装有上垂尾和下垂尾（也都是后掠式，其中下垂尾又被称为“尾鳍”），下垂尾底部有尾撑，可以保护尾翼部分不撞击地面。起落架布局为轮式前三点式起落架。

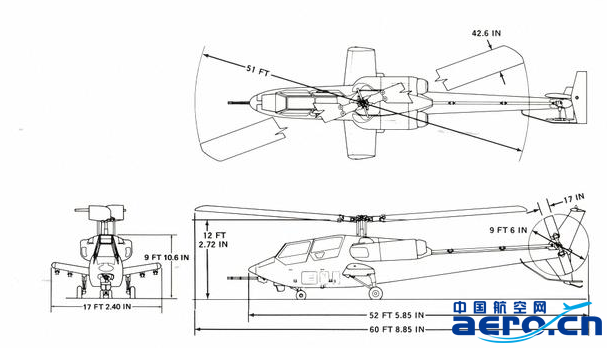

▲YAH-63先进攻击直升机三视图
▷旋翼系统
采用了贝尔经典的2片桨叶半刚性跷跷板式旋翼，但是采用了改进的宽弦长高升力翼型（弦长达1.08米，翼型FX-69-H-083），并将桨尖设计为“后缘尖削”布局。
▲贝尔的FX-69-H-083高升力翼型
旋翼的挥舞铰上带有约束弹簧，该弹簧能够在无过载机动飞行时提供较大的操纵功效，提升了该机的操纵品质。其桨叶可人工折叠。贝尔通过试验证明了这种桨叶被23毫米口径炮弹击中后仍然能够保持结构完整性。
