在扛坠设计方面，直10也采用了标准的后三点跪式抗坠起落架，为了减小正向备弹面积提高防护力，直10也采用了武装直升机最常用的阶梯式串列双座驾驶舱布局，但直10的主机身界面是带明显折线的“< >”菱形，颇有隐形侦察直升机“科曼奇”的风范。

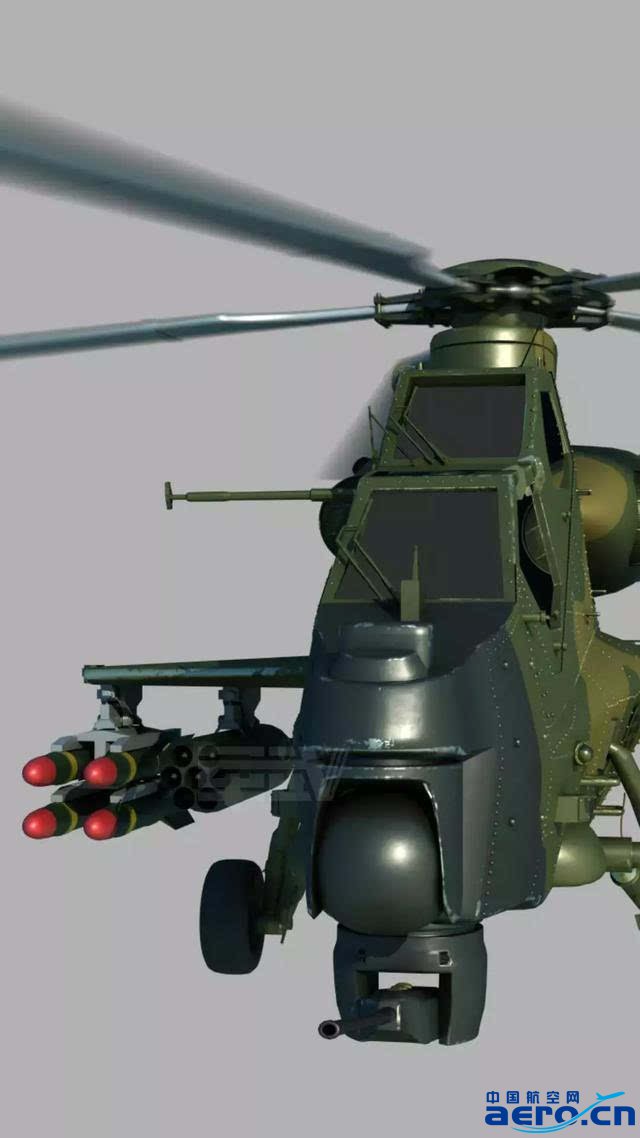

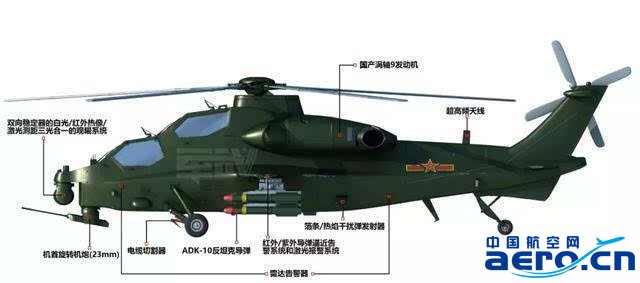

在武器系统方面，直10在机头下方安装了一门23mm链式机炮，并在机身两侧的短翼上各设置了2个武器挂点；在观瞄系统方面，直10A在机头前方安装了1套WXG1006型搜索瞄准指示/夜视系统。
同为新一代6吨级武装直升机，直10和欧洲“虎”式直升机在尺寸规格方面相当接近，由于官方一直没有公开直10的具体参数，笔者只能参考“虎”式的数据来“推测”。
据笔者推测，直10A的机身长度大约14.5米左右、旋翼直径12.8米左右、机高（至主旋翼桨毂顶部）约3.8米；直10A的最大起飞重量约6吨、正常飞重约5.5吨、空重不超过4.3吨、最大有效载重应不低于1.5吨。
直-10“利爪”
直10可以搭载多种弹药，主要包括AKD10A轻型空地导弹、AKD9轻型空地导弹、霹雳90轻型空空导弹、航空火箭弹等。
AKD10A是直10最常用的弹药之一，外贸型号被称为“蓝箭7”。AKD10弹长约1775mm、弹径170mm、弹重46kg，有效射程2~7km，采用激光半主动寻的导引头，静破甲深度不小于1400mm。
AKD9也被称为“蓝箭9”，是AKD10的轻量化版本，AKD9沿用了ADK10的半主动激光导引头，弹长和弹径分别减小到1560mm、140mm，弹重减轻到30kg以内。
出口编号“天燕90”的“霹雳90”直升机专用空空导弹是我军特色装备，弹长1900mm、弹径90mm、弹重20kg，射程500~6000米。作为专用空空导弹，霹雳90采用多元红外导引头与重3kg的连续杆战斗部，可以有效切断直升机旋翼叶片。

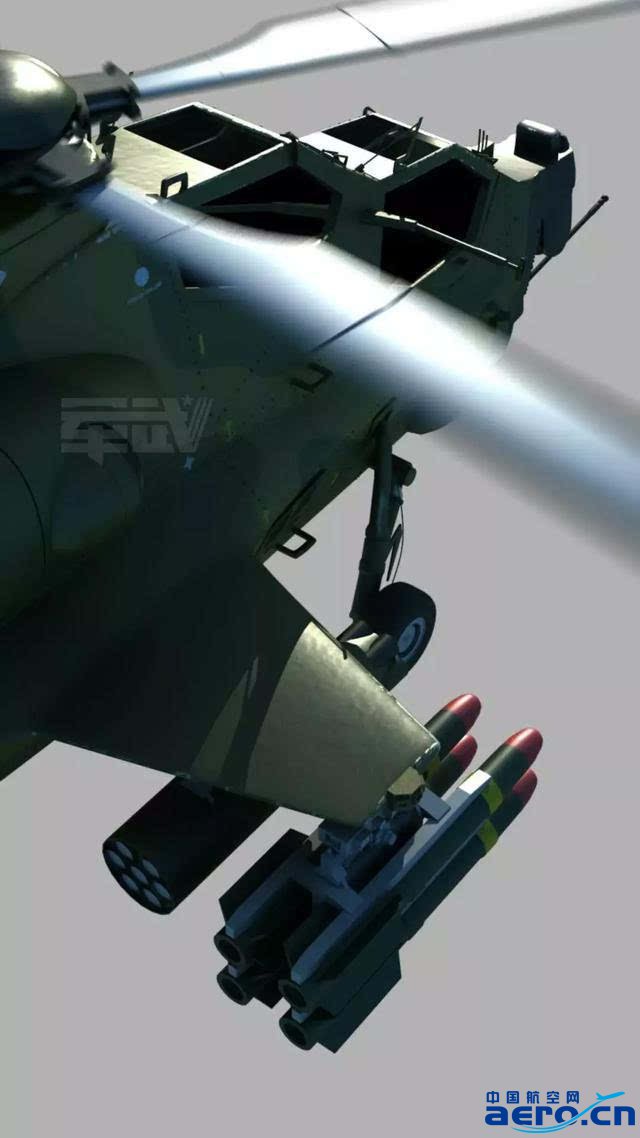

直10的航空火箭弹主要包括57mm航空火箭弹和70mm航空火箭弹两种，其中57mm航空火箭弹采用18联装火箭发射巢，70mm航空火箭弹采用7联装火箭发射巢。目前已经曝光的57/70航箭都还是无制导火箭弹，相信今后也会有与BRM1型90mm制导火箭弹类似的70mm制导火箭弹装备部队供直10等武装直升机使用。
时至今日，已经有超过150架直10H/A/K武装直升机装备解放军陆航旅及空降军部队，直10是解放军拥有的第一种先进的专业武装直升机，直10的诞生填补了我国专业武装直升机的研发制造与我军专业武装直升机装备的空白。
直10的研制成功使得我国的武装直升机研发制造水平进步了20年，直10的大批量装备使得解放军陆航打击力量的质量与数量都踏入了世界第一梯队水平。随着解放军陆军航空旅的增扩编及陆空军空中突击旅的建立，对先进武装直升机的需求进一步增大，直10的持续量产装备将大大提高解放军的近距火力支援能力。
