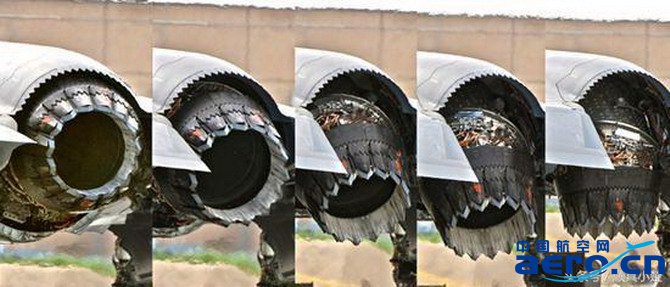

 F-35B是三个型号中唯一一种具备短距垂直起降能力的。该机短垂系统的核心是位于其机尾的“三轴承旋转喷管”(简称3BSD),网上曾流传这一技术是美国从俄罗斯的雅克-141战机借鉴而来,实际上美研发这一技术比(苏)俄早了20年。3BSD喷管的作用是将F135涡扇发动机的推力矢量从平飞时的向后变为垂直起降时的向下。这种喷管的优点是能在不改变发动机运行状态的情况下,平滑下折95度,还能在悬停及过渡飞行状态时进行偏航控制。图中展示了F-35B的3BSD从平飞转为悬停模式的连续镜头。看一看雅克141与F35异同设计有哪些?




看一看雅克141与F35异同设计有哪些?

雅克-141(简称:“自由”,英文:Freestyle)是苏联雅克福列夫设计局研制的一种超音速垂直起降战斗机,但由于苏联解体导致计划终止,雅克-141从未量产。1993年,美国防部启动了代号“联合先进攻击技术”(JAST)的计划,该计划实际就是日后F-35“联合攻击战斗机”(JSF)的前身。在JAST项目初期,洛马公司人员曾随美政府官员参观了俄罗斯雅克夫列夫设计局。巧合的是当时正值苏联解体不久,雅克设计局正在寻找资金维持雅克-141项目。洛克希德公司用少量资金就换取到了雅克-141的性能数据和部分设计数据。但实际在这次访问前,洛克希德就已完成了X-35B的3BSN隐身喷管设计工作。




看一看雅克141与F35异同设计有哪些?

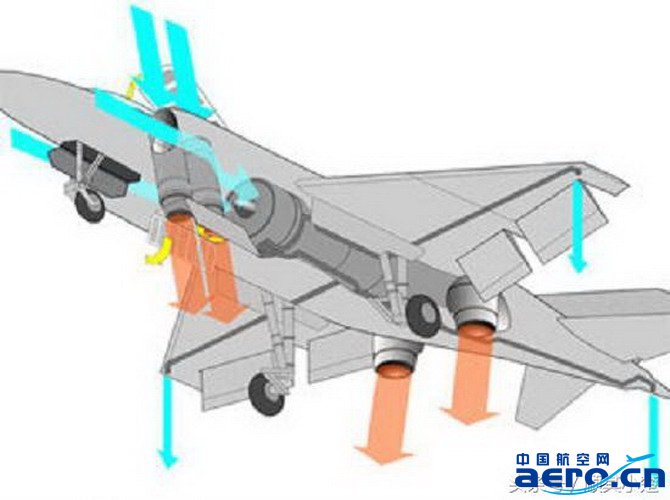

动力装置机身后部装一台图曼斯基设计局研制的R-79推力矢量升力/巡航涡扇发动机,最大加力推力约152千牛(15500公斤),不加力推力88.2千牛(8994公斤);在靠近飞机重心处两个尾撑之间装圆形可转向喷口,使用寿命为1500个旋转循环。飞机短距起飞时,喷口向下偏转65°,打开至全加力状态,飞机滑跑5米可离地。喷口最大向下偏转角为95°,使飞机 垂直起落时具有一定的减速作用,此时的升力推力约为发动机巡航推力的80%。该发动机压气机引气供给翼尖和机尾喷嘴时,其最大推力降到137.2千牛。座舱后部机身串列安装2台图曼斯基设计局研制的RD-41升力发动机,单台推力41.68千牛(4250公斤),为飞机垂直/短距起飞时提供升力,升力发动机安装角与垂直面为15°,推力偏转范围为±12.5°,飞机上有发动机数字式电子调节系。
