机场助航灯光系统中的恒流调光器故障分析与排除

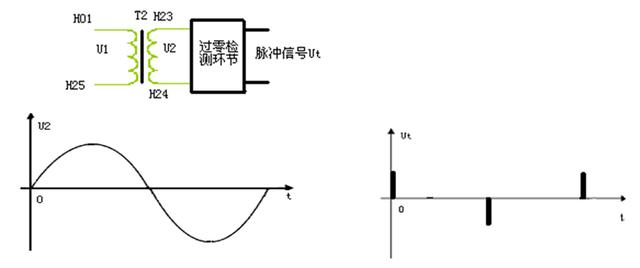

图1-2同步电路及波形

  同步电路在半个周波内完成的移相控制,必须要有一个基准点。通常选用过零点作为基准点。同步电路的作用就是给出基准点(Ut),以便单片机进行移相控制。

  c.可控硅触发脉冲形成。HCR调光器主控板内的触发脉冲电路采用全数字化设计,通过同步过零检测电路,由微机系统输出触发脉冲方波,经光电隔离后送触发板。

  d.将回路电流传感器TA采集的回路电流信号通过接头TAVZ、TAG、TA+E输入给主控板内的电流调整电路,完成电流信号的缓冲、交直流转换,再作为反馈信号输入至微机控制系统处理。微机系统将预置的电流值与回路电流反馈信号比较后在两者偏差允许的范围内对回路电流进行调节,使电流稳定在预设值的允许偏差内。

  当回路电流异常(如回路开路、电流变化幅度过大)或电流传感器故障导致主控板检测到的反馈电流与预设值偏离过大时会发出报警信号,必要时关闭主电路。

  e.分析、判断键盘操作指令,完成相应操作。

  f.检测、处理各种故障现象,并发出报警。

  g.完成电压、电流、光级等参数显示。

  (5)开关电源为整个系统提供直流5V,12V,15V24V工作电源。

  1.2.2调光器工作原理

  HCR型调光器属于可控硅恒流调光器,整体上可以分为测量检测部分、控制部分和执行部分。


机场助航灯光系统中的恒流调光器故障分析与排除

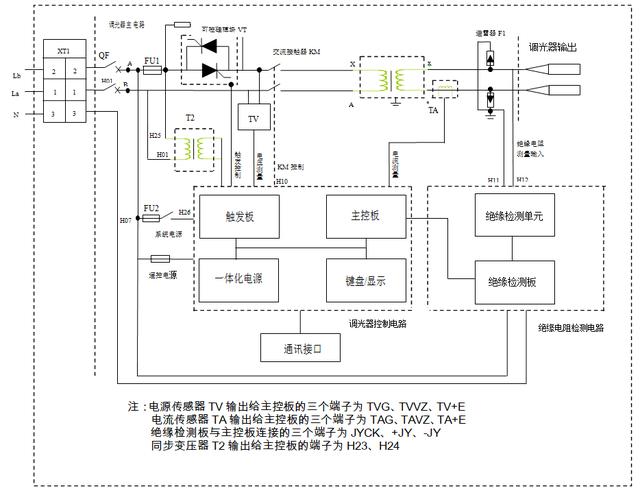

图1-3 HCR调光器电气原理图

  检测部分包括位于升压变压器输出回路的电流互感器TA、主电路内的电压传感器TV、同步变压器T2;控制部分图中已做标注(集成于主控箱内);执行部分包括反并联可控硅模块VT(可视为调光系统的功率放大器)、交流接触器KM、中间继电器(图中未标明)升压变压器TM。

  调光器工作电路可以分为以下几种主要电路:

  (1)主电路:将输入电压变换到调光器所需的输出电压。

  (2)同步电路:通过过零检测电路给出和主电路工作电压相一致的基准电压作为移相基准。

  (3)触发电路:将移相脉冲放大、隔离、触发可控硅导通。

  (4)信号采样电路:完成电流或电压信号的高低压变换、高低压隔离和交直流转换,成为与被调电量等效的直流电压。

  (5)恒流调整电路:完成给定电流和输出电流的比较及满足一定精度、速度的恒流调节。

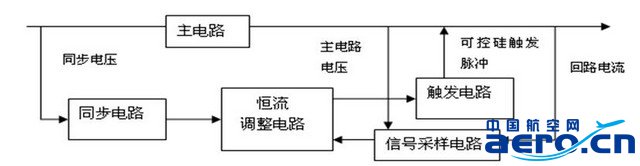

图1-4调光器基本电路组成关系

机场助航灯光系统中的恒流调光器故障分析与排除

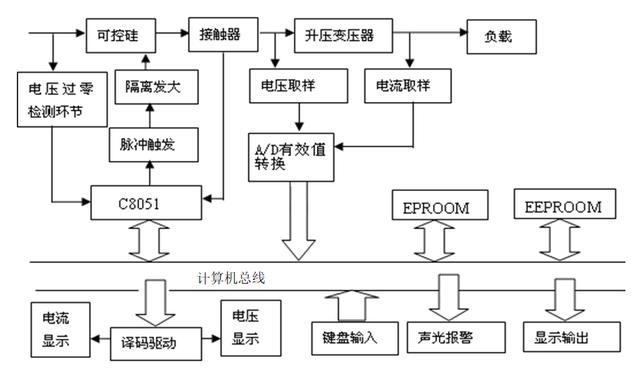

图1-5调光系统原理方框图

  调光器的工作原理可以总结为恒流原理。升压变压器副边电流经电流传感器取样作为反馈电流,通过幅度和波形变换,经A/D转换后输入控制计算机,单片机随时将该信号与设定的标准电流值比较,经计算产生与电源电压周期一定相位关系的触发脉冲控制可控硅导通,通过控制回路电压达到调整回路电流。

  主控板上的触发电路将C8051单片机输出的移相脉冲进行放大、隔离,经过触发板后输入至可控硅。微机控制系统则是根据反馈信号进行恒流控制、在状态异常时报警并采取保护措施等。其中心控制单片机C8051是整个闭环自控系统的关键,主要执行控制主电路电流、电压、回路参数检测以及故障处理等功能。

  调光器的任何一个工作环节(图1-3、4、5)出问题都会使控制电路在无法及时获取信号或者获取的电参量超出系统预设的正常值时发出报警并采取措施关闭设备。

  2.HCR调光器故障实例一

  2.1故障经过

  2010年1月22日7:51分,塔台管制员通知开启“跑道边灯二回”调光器。值班员依照指令按下启动按键,发现调光器显示面板显示升压变压器一次侧电压为0,调光器主电路未通电。此状态持续了约1秒钟,调光器发生蜂鸣器报警,显示“前级开路”(即主电路开路)。设备无法运行,关闭调光器,将灯光回路切换至备用机。

  2.2故障分析与处理

  当日航班结束后立即着手排故。
